半導体工場といっても、前工程と後工程では購入される設備・材料・消耗品が大きく異なります。
前工程では微細な回路をウェハ上へ形成するため、高純度薬液、プロセスガス、真空部品、洗浄、成膜、エッチング、検査、FOUP搬送などが重要になります。
後工程では、ウェハを薄くし、切り、接合し、封止して検査するため、研削・ダイシング、ボンディング、モールド、パッケージ材料、テスト、放熱、トレイ・パネル搬送などの比重が高まります。
半導体市場へ営業するなら「半導体工場へ何を売るか」ではなく、まず「その工場のどの工程へ売るのか」を決める必要があります。
半導体工場の前工程と後工程では「売れる理由」が違う
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
最も大きな違いは、前工程では「微細回路を汚染せず正確に作ること」が価値になり、後工程では「チップを壊さず接続し、熱・応力から守り、正しく動くか確認すること」が価値になる点です。
本稿では分かりやすく、ウェハ上への回路形成を前工程、薄化・ダイシング・組立・封止・最終テストを後工程として整理します。
ただし実務では、ウェハテスト、RDL、バンプ形成、ウェハボンディングなどの区分は企業・統計・製品によって異なります。
特に先端パッケージでは前工程と後工程の技術境界が曖昧になっています。
| 比較項目 | 前工程 | 後工程 |
|---|---|---|
| 主な目的 | ウェハ上に回路を形成 | チップをパッケージ化し製品へ仕上げる |
| 主な対象 | ウェハ | ウェハ、ダイ、基板、パネル、パッケージ |
| 重要な技術 | 微細加工、成膜、エッチング、洗浄、平坦化 | 薄化、切断、接合、封止、放熱、試験 |
| 汚染管理 | 非常に重要 | 工程依存。先端パッケージでは高度化 |
| 主な設備 | 成膜、塗布現像、エッチング、洗浄、CMP、計測 | グラインダ、ダイサ、ボンダ、モールド、テスタ |
| 主な材料 | レジスト、高純度薬液、ガス、CMP関連 | ダイシング材、接着材、封止材、基板、アンダーフィル |
| 搬送 | ウェハ＋FOUPを中心に標準化 | ウェハ、フレーム、トレイ、基板、パネルなど多様 |
| 営業上の重要語 | 純度、パーティクル、均一性、歩留まり | 接合精度、反り、熱、信頼性、スループット |
つまり、同じ「半導体向け部品」であっても、前工程と後工程では顧客が評価する性能指標そのものが変わります。
前工程で売れるもの｜高純度・低発塵・微細加工が中心
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
前工程では、シリコンウェハ上に非常に微細な構造を形成します。
東京エレクトロンの公式製品情報でも、前工程の主要領域として塗布・現像、エッチング、洗浄、成膜などが並んでいます。
製造装置だけでなく、その周辺部品まで市場になる
代表的な装置として考えられるのは、
露光関連、コータ・デベロッパ、成膜、エッチング、洗浄、熱処理、イオン注入、CMP、ウェハ検査・計測などです。
しかしBtoB営業で重要なのは、完成した製造装置だけを見ることではありません。
1台の半導体製造装置には、真空系、ガス供給、薬液供給、温調、搬送、制御など多くのサブシステムがあります。
そのため周辺には、バルブ、継手、配管、フィルター、シール、セラミックス、石英、ヒーター、ポンプ、真空部品、センサー、モーター、電源、ケーブル、洗浄・メンテナンス用品などの需要が生まれます。
加工会社や部品メーカーの場合、半導体メーカーへ直接営業するより、まず装置メーカーや装置メーカーのサプライチェーンへ入る方が商流に合うケースもあります。
材料は「高純度」が価値になる
東京応化工業は前工程向けとして、EUV、ArF、KrF、g/i線用フォトレジストのほか、現像液、リンス、シンナー、剥離液、密着向上材料などを展開しています。
公式の工程説明でも、塗布、露光、現像、エッチング、レジスト除去などを繰り返して回路を形成する構造が示されています。
つまり前工程では、
材料そのものの性能
＋
不純物を持ち込まない
＋
ウェハ全面で均一に処理する
＋
ロット間で特性を変えない
という条件が重要になります。
そのため、高純度化や濾過、薬液供給、ガス供給、洗浄、容器、配管といった「材料の周辺」にも大きなサプライチェーンがあります。
前工程の検査は「途中で異常を見つける」価値が大きい
前工程では多くの工程を繰り返すため、最後まで加工してから不良に気づくより、途中で異常を検出する方が損失を抑えられます。
そのためパーティクル、パターン欠陥、膜厚、寸法、位置、表面状態などを確認する検査・計測装置が重要になります。
営業側から見ると、完成品の良否判定だけではなく、
「工程異常をどれだけ早く発見できるか」
が前工程向け検査の重要な提案軸になります。
搬送ではFOUPと自動搬送が重要になる
300mmウェハの搬送では、FOUPと呼ばれる密閉容器が重要です。
Entegrisは300mmウェハを清浄かつ安全に搬送するためのFOUPを展開しており、微小環境管理や自動化への対応を製品機能として示しています。
ダイフクのCleanwayも、FOUPに収納されたウェハを工程間で自動搬送するシステムです。
さらにClean Stockerによる仕掛品保管、FOUP内の酸素濃度や湿度を抑える窒素パージなどが組み合わされます。
前工程では、
ウェハ
↓
FOUP
↓
OHTなどの自動搬送
↓
ストッカー
↓
製造装置
という物流そのものが製造工程の一部になっています。
したがって「搬送設備」も単なる工場物流ではなく、歩留まりや装置稼働率に関係する設備として考える必要があります。
後工程で売れるもの｜接合・封止・放熱・試験が中心
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
後工程では、回路が形成されたウェハを最終的に使える半導体製品へ仕上げます。
従来型パッケージだけでなく、HBM、チップレット、2.5D・3D実装、ハイブリッドボンディングなどが拡大したことで、後工程は単純な「切って樹脂で固める工程」ではなくなっています。
最初に需要が生まれるのは薄化・切断
DISCOは、半導体後工程・OSATでウェハ薄化が標準的な工程になっていると説明しており、300mmウェハ対応の全自動グラインダを展開しています。
その後、ウェハを個々のチップへ分割するダイシング工程があります。
ここでは、
研削装置
ダイシング装置
研削ホイール
ダイシングブレード
保護テープ
ダイシングフィルム
洗浄
チャックテーブル
スピンドル関連部品
などが商材候補になります。
前工程がナノメートル級の回路形成を中心とするのに対し、ここでは薄いウェハやチップを割らず、欠けさせず、正確に加工する技術が重要になります。
接合工程では「位置・熱・界面」が商材になる
切り分けたダイは、基板や別のダイなどへ接合されます。
従来のワイヤボンディングだけでなく、フリップチップ、熱圧着、ハイブリッドボンディングなど複数の方式があります。
この周辺では、
ボンディング装置
高精度ステージ
画像認識
位置決め部品
接着剤
ダイアタッチ材料
バンプ・接続材料
加熱・冷却部品
プラズマ処理
洗浄
などの需要が生まれます。
先端パッケージになるほど、「置ければよい」ではなく、微細な接続位置、表面状態、温度、反り、異物管理まで要求条件になります。
封止材料は後工程を代表する商材
半導体チップを外部環境から保護するため、後工程では樹脂封止が使われます。
TOWAは半導体向けにトランスファーモールド、コンプレッションモールド装置を展開し、ウェハレベルパッケージやPLPなどにも対応しています。
材料側では、住友ベークライトが半導体封止用エポキシ樹脂、ダイボンディング用ペースト、ダイシングフィルム、パッケージ基板用材料などを製品として展開しています。
したがって後工程を材料側から見ると、
封止材
接着材
アンダーフィル
基板材料
絶縁材料
ダイシング材料
熱対策材料
という大きな市場が見えてきます。
後工程でもフォトレジストや薬液が使われる
「レジストは前工程、樹脂は後工程」と完全に分けてしまうのも正確ではありません。
東京応化工業の後工程向け製品説明では、パッケージング工程でもレジスト塗布、露光、現像、めっき、レジスト除去、裏面コーティング、ダイシング、モールディングが示されています。
RDLやバンプ形成など、先端パッケージには前工程で培われた微細加工技術が入ってきています。
これが「前工程と後工程の境界が薄くなっている」と言われる理由の一つです。
後工程では「検査」ではなく「テスト」が大きな市場になる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
前工程でもウェハ検査・計測は重要ですが、後工程では完成した半導体が設計通りに動作するかを確認する電気試験の重要度が上がります。
アドバンテストはテストハンドラについて、半導体デバイスの後工程試験を自動化し、デバイス搬送、試験温度の制御、結果に応じた選別を行う装置と説明しています。
したがって後工程のテスト周辺では、
テスタ
ハンドラ
ソケット
プローブ関連
温度制御
冷却
インターフェース基板
自動搬送
画像検査
データ解析
などへ需要が広がります。
AI向けの高性能半導体では発熱量も大きくなっています。
アドバンテストのM4872も、高発熱SoC試験時の温度制御や大型・複雑化するパッケージへの対応を特徴としており、テスト設備でも「電気的に測る」だけではなく熱管理が重要になっています。
搬送を見ると前工程と後工程の違いが分かりやすい
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。

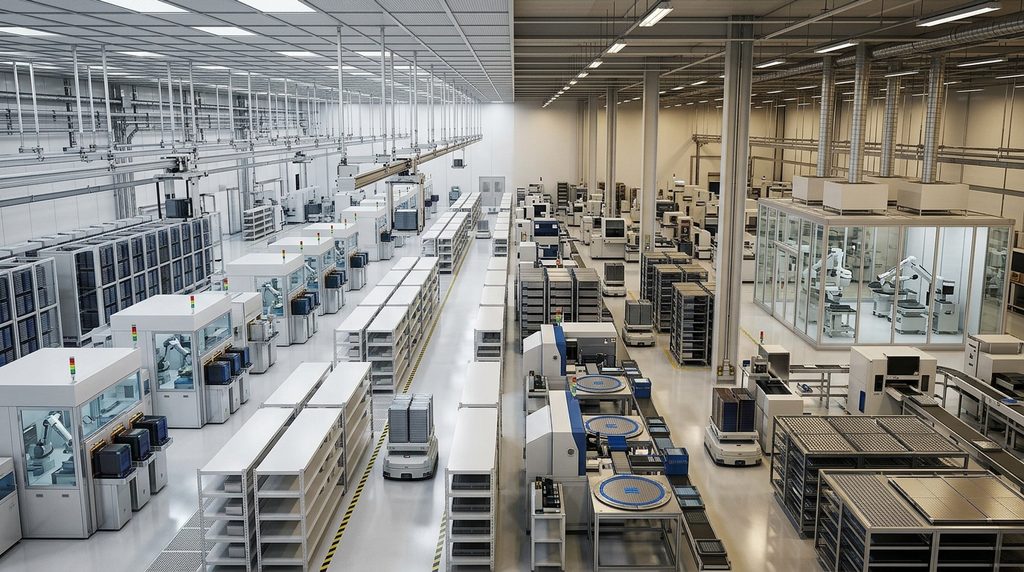

前工程と後工程の違いが最も視覚的に分かりやすいのが工場内物流です。
前工程では300mmウェハとFOUPを中心に搬送規格を組み立てやすいのに対し、後工程では扱うワークが変化します。
ウェハ、ダイシングフレーム、個片チップ、リードフレーム、基板、トレイ、ストリップ、パネルなど、工程によって形状が変わります。
さらに先端パッケージではパネル大型化や重量物対応も必要になります。
ダイフクは2026年の会社資料で、AIチップの高度化とチップレット化を背景として、大型PLP基板や重量物を低振動で搬送する後工程向けCLW-A7を紹介しています。
最大100kgの搬送物に対応するとしています。
営業側から見ると、
前工程搬送
＝標準化されたウェハ搬送を、より清浄・高速・安定化する市場
後工程搬送
＝多様化するワークを、壊さず柔軟に自動化する市場
と考えると整理しやすくなります。
「前工程はクリーン、後工程は普通」ではなくなっている
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
従来の説明では、
前工程
＝非常に高い清浄度
後工程
＝前工程ほど厳しくない
と整理されることが多くあります。
大枠としては理解しやすい説明ですが、2026年の営業判断には十分ではありません。
例えばASMPTのダイ・ツー・ウェハ型ハイブリッドボンディングシステムLITHOBOLTは、Class 1、ISO 3のクリーン環境で動作すると説明されています。
つまり「後工程」という名前だけを見て、
高性能フィルターは不要
高純度洗浄は不要
パーティクル管理は緩い
クリーン搬送は不要
と判断すると、先端パッケージ案件を取りこぼす可能性があります。
営業では「前工程か後工程か」だけでなく、
従来型パッケージなのか
ウェハレベルなのか
チップレットなのか
ハイブリッドボンディングなのか
まで確認する必要があります。
2026年の装置市場では前工程が大きいが、後工程も伸びている
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
SEMIが2026年7月に公表した年央予測では、2026年の世界半導体製造装置販売額は1,659億ドルと予測されています。
そのうちウェハファブ装置は1,439億ドル、前年比23.1％増です。
テスト装置は153億ドル、前年比31.0％増、組立・パッケージング装置は67億ドル、前年比9.6％増と予測されています。
| SEMI 2026年予測 | 販売額 | 前年比 |
|---|---|---|
| ウェハファブ装置 | 1,439億ドル | +23.1％ |
| テスト装置 | 153億ドル | +31.0％ |
| 組立・パッケージング装置 | 67億ドル | +9.6％ |
この数字から、前工程装置の投資規模が非常に大きいことが分かります。
一方で、テスト装置は前工程装置を上回る伸び率が予測されています。
SEMIは背景として、AI、先端メモリ、デバイス複雑化、先進・ヘテロジニアスパッケージングを挙げています。
ただし、この3分類は市場範囲が同じではありません。
材料、部品、建屋、工場設備、保守サービスなどを含めた「前工程市場と後工程市場の総額」ではないため、単純に1,439対220と比較して後工程市場が小さいと判断するのは適切ではありません。
営業では市場規模より、自社商材がどの工程の設備投資や量産消耗に連動するかを見る方が重要です。
同じ商品でも前工程と後工程では営業提案が変わる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
ここが実務では重要です。
自社商品を「半導体向け」と一括りにすると提案がぼやけます。
| 自社商材 | 前工程での提案軸 | 後工程での提案軸 |
|---|---|---|
| フィルター | 微粒子・金属汚染・薬液純度 | 接合面・洗浄・先端PKG清浄度 |
| 精密加工品 | 真空、耐薬品、低発塵、寸法精度 | 高速搬送、位置決め、治具、耐摩耗 |
| シール・樹脂部品 | 低アウトガス、耐薬品、純度 | 耐熱、耐摩耗、接着・封止環境 |
| FA・搬送 | FOUP、OHT、ストッカー、装置間搬送 | トレイ、フレーム、基板、パネル、多品種対応 |
| 検査機器 | パーティクル、膜厚、寸法、表面欠陥 | 接合、外観、電気特性、熱、信頼性 |
| 温調設備 | プロセス安定性 | ボンディング・テスト・高発熱対応 |
| 洗浄 | 微細加工前後の汚染除去 | ダイシング後、接合前、先端パッケージ表面 |
| 消耗工具 | CMP、装置内部品など | 研削、ダイシング、切断、治具 |
重要なのは「この部品は半導体に使えます」ではありません。
「どの工程の、どの不良・停止・コストを改善できるか」まで落とすことです。
工場だけを営業先にすると半導体市場を取りこぼす
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
半導体関連の商流では、実際に製品を使用する工場と、仕様を決める企業、発注する企業が同じとは限りません。
例えば前工程装置内部の精密加工部品であれば、
半導体メーカー
↓
製造装置メーカー
↓
ユニット・部品メーカー
↓
加工会社
という商流になる場合があります。
クリーンルーム設備なら、工場だけでなく設備エンジニアリング会社や施工会社が重要になる可能性があります。
自動搬送ならAMHSメーカー、材料供給なら薬液・ガス供給設備会社、パッケージ材料ならOSAT・IDM・パッケージ基板メーカーなど、入口は商品によって異なります。
| 自社の強み | 最初に調べたい相手 |
|---|---|
| 精密切削・板金 | 半導体装置メーカー、ユニットメーカー |
| バルブ・配管・継手 | 装置メーカー、ファシリティ企業、ガス・薬液供給設備会社 |
| FA・ロボット | 工場、装置メーカー、搬送システムメーカー |
| 樹脂・接着材料 | OSAT、IDM、材料メーカー、パッケージ関連企業 |
| 検査・計測 | 工場のプロセス・品質・テスト部門、装置メーカー |
| 消耗工具 | 工場、装置メーカー、加工工程担当 |
| 保守・修理 | 稼働工場、装置メーカー、フィールドサービス関連企業 |
半導体工場の社名だけを大量に集めても、仕様決定者まで届かなければ営業案件にはなりません。
「使う会社」「仕様を決める会社」「買う会社」を分ける必要があります。
自社製品が前工程・後工程のどちら向けかを判断する10項目
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
営業先を探す前に、最低限次を確認すると対象工程を絞り込みやすくなります。
- 対象工場は前工程、従来型後工程、先端パッケージ、テスト、基板のどれか。
- 何を製造している工場か。
- ウェハサイズ、基板サイズ、パネルサイズは何か。
- 自社製品が使われる具体的な工程はどこか。
- 工場が直接購入するのか、装置メーカーが採用するのか。
- クリーン度、ESD、耐薬品、アウトガスなどの要求があるか。
- 設備投資時に購入されるものか、量産後も繰り返し購入されるものか。
- 新規ライン、能力増強、更新、保守のどの案件か。
- 顧客評価や認定にどの程度の期間が必要か。
- 供給継続、BCP、変更管理、トレーサビリティが要求されるか。
ここまで整理すれば、「半導体市場が伸びているから営業する」という曖昧な状態から、「この工場のこの工程へ、この理由で営業する」という案件単位へ進めます。
具体的な半導体工場を探すなら工程と工場をセットで見る
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
この記事で前工程と後工程の違いが分かった後、次に必要になるのは「実際にどこに工場があるのか」です。
製造業サプライチェーン研究所では、日本の前工程ファブ、後工程・パッケージング拠点、電子部品工場などを工場単位で整理した「日本の半導体・受動部品工場 年次白書2026」を公開しています。
47都道府県の工場マップ、主要40社超の企業情報などを全129ページにまとめています。
営業先候補をExcelで絞り込みたい場合は、国内219拠点をまとめた工場営業リストがあります。
単なる会社名ではなく、「どの工場で何を作っているか」から候補を探す資料です。
設備導入前の案件を探す場合は、2026年から2028年の半導体・電子部品関連47案件を営業タイミング別に整理した設備投資データもあります。
半導体営業では、
何が売れるか
↓
どの工程で使うか
↓
どの工場に工程があるか
↓
設備投資はいつか
↓
誰が仕様を決めるか
の順で調べると、営業リストの精度を高めやすくなります。
FAQ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
半導体の前工程と後工程では、どちらの市場が大きいですか？
製造装置だけを見ると前工程のウェハファブ装置市場が非常に大きく、SEMIの2026年予測では1,439億ドルです。
ただし後工程には材料、基板、テスト、OSATなどもあるため、装置統計だけで半導体関連ビジネス全体の大きさを比較することはできません。
後工程にはクリーンルームは必要ないのでしょうか？
必要な清浄度は工程ごとに異なります。
特に先端パッケージでは高度な汚染管理が必要になっており、ASMPTのハイブリッドボンディング装置にはISO 3環境で動作する製品例があります。
先端パッケージは前工程ですか、後工程ですか？
一般には後工程・パッケージング領域として扱われますが、微細加工、洗浄、レジスト、めっき、ウェハボンディングなど前工程に近い技術が増えています。
営業では名称より、実際にどの設備・材料が使われているかを確認する方が実務的です。
中小製造業は前工程と後工程のどちらへ参入しやすいですか？
一概には決められません。
前工程では装置部品やファシリティ、後工程では治具、搬送、加工、接合、封止、テスト周辺など複数の入口があります。自社技術と要求仕様の一致を先に確認する必要があります。
フォトレジストは前工程だけで使われますか？
前工程が代表用途ですが、後工程でも使用されます。
東京応化工業はパッケージング工程向けにバンプ形成、RDLなどのレジストや関連薬液を展開しています。
前工程と後工程で搬送設備はどう違いますか？
前工程ではFOUPを中心としたウェハ搬送が標準化されています。
後工程ではウェハ、フレーム、トレイ、基板、パネルなど搬送物が多様化するため、柔軟性や低振動、大型・重量物対応が重要になります。
半導体工場へ営業するとき最初に何を確認すべきですか？
工場名より「その拠点で何を作っているか」を先に確認してください。
次に工程、設備投資時期、使用装置、仕様決定者の順で調べると、自社商材との接点を判断しやすくなります。
まとめ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
半導体の前工程と後工程では、同じ半導体工場でも購入されるものが大きく変わります。
前工程では、高純度、微細加工、低発塵、汚染管理、FOUP搬送が重要です。
後工程では、研削・切断、接合、封止、放熱、テスト、多形態搬送の比重が高くなります。
さらに先端パッケージの拡大によって、後工程にも前工程レベルの微細加工や清浄技術が入り始めています。
自社で次に確認するべきなのは「半導体市場へ参入できるか」ではありません。
「自社の商品は、どの工場の、どの工程の、どの課題を解決できるのか」です。
そこまで分解すると、半導体市場は巨大な一つの市場ではなく、自社が実際に営業できる複数の小さな市場として見えるようになります。
