パワー半導体工場が増設されると、需要が増えるのはSiCやGaNのデバイスだけではありません。
工場建設段階ではクリーンルーム、超純水、ガス、真空、排ガス処理などが必要になり、製造ラインの立ち上げでは半導体製造装置、量産開始後はSiCウエハ、エピウエハ、研磨材、薬液、交換部品へ需要が移ります。
さらにチップ生産量が増えれば、セラミック基板、ダイアタッチ材料、封止材、放熱材料、検査・組立設備など後工程にも波及します。
つまり「パワー半導体工場増設で誰が儲かるか」を考えるとき、デバイスメーカーだけを見るのでは不十分です。
重要なのは、
工場投資
↓
製造設備
↓
材料・消耗品
↓
パッケージ
↓
保守・交換
という時間差を見ることです。
この記事では2026年10月18日時点の企業公式情報などを確認しながら、パワー半導体の設備投資がサプライチェーンのどこへ波及するのかを整理します。
パワー半導体工場増設は「工場を建てる会社」だけを見ても分からない
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場の増設ニュースを見ると、ローム、三菱電機、富士電機、東芝デバイス＆ストレージなどデバイスメーカーへ目が向きます。
しかしBtoB営業や調達という視点では、その一段下へ降りる必要があります。
半導体は工場建屋だけでは生産できません。
少なくとも、
電力
超純水
特殊ガス
真空
排ガス処理
クリーン環境
製造装置
ウエハ
研磨材
薬液
検査
搬送
が揃って初めて量産ラインになります。
さらにパワー半導体は、完成したチップをモジュールとして使用することが多いため、後工程では放熱・絶縁・高耐熱・接合材料の重要性も高くなります。
したがって「工場が増える」というニュースは、完成品メーカー1社のニュースではなく、複数階層のサプライチェーンが動き始めるシグナルとして読む必要があります。
2026年のパワー半導体投資は増設と調整が同時進行
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
2026年のパワー半導体市場を「SiC工場が次々に増えている」とだけ理解するのは危険です。
実際には増産投資と投資調整が同時に進んでいます。
三菱電機は熊本県菊池市の泗水工場を2025年10月に竣工し、SiC 8インチウエハ対応ラインについて量産開始へ向けた立ち上げを進めています。
同社は2026年から試作を開始する計画を公表しており、福岡地区ではパワー半導体モジュールの組立・検査を担う新工場棟も2026年4月に竣工、同年10月からの稼働を計画しています。
ロームも2026年4月、8インチSiCウエハ対応のエピタキシャル成長技術と製造ラインの開発に成功したと発表しました。
一方でロームは財務戦略の中で、生産能力は既に充足しているとの認識を示し、需要を見極めながら設備投資をコントロールし、生産ラインを最適化するとしています。
富士電機も同様です。
同社は松本工場でSiC 6インチ生産を開始し、8インチの量産準備を進める一方、xEV市場の立ち上がり遅れを踏まえて設備投資を需要動向に応じてコントロールすると説明しています。
ここから分かるのは、
「SiC市場が伸びる」
と、
「すべての工場がフル稼働する」
は別の話だということです。
装置・材料メーカーが案件を見るときには、発表された投資額だけでなく、装置搬入、試作開始、量産認定、稼働率まで追う必要があります。
工場増設のお金は5段階でサプライチェーンへ流れる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場の増設を営業案件として見る場合、需要発生を5段階に分けると理解しやすくなります。
| 段階 | 主に需要が発生するもの | 売上が発生しやすい時期 |
|---|---|---|
| 1. 建設・インフラ | 建屋、クリーンルーム、空調、電力、超純水、ガス供給、排気 | 量産開始より前 |
| 2. 装置導入 | 成膜、エッチング、熱処理、イオン注入、洗浄、研削、検査、搬送 | ライン立ち上げ前 |
| 3. 試作・認定 | ウエハ、エピ、薬液、ガス、研磨材、テスト部材 | 試作開始から |
| 4. 量産 | ウエハ、ガス、薬液、研磨・洗浄消耗材、交換部品 | 稼働率に連動 |
| 5. 後工程 | セラミック基板、接合材、封止材、ケース、放熱、検査 | チップ生産量に連動 |
装置メーカーにとって重要なのは「工場発表から量産開始まで」です。
一方、材料・消耗品メーカーにとって重要なのは「試作開始から量産立ち上げ」です。
さらに交換部品・メンテナンス・薬液・ガスなどは、量産開始後の方が市場が大きくなる可能性があります。
これが「誰が儲かるかは時期によって違う」理由です。
SiC増産で最初に見るべきはウエハとエピ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
SiCではシリコン半導体以上に、基板そのものが重要なサプライチェーンになります。

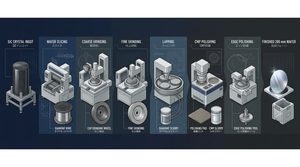

基本的な流れは、
SiC単結晶
↓
インゴット
↓
ウエハ
↓
研削・研磨
↓
エピタキシャル成長
↓
デバイス前工程
です。
ResonacはSiCエピウエハを量産しており、8インチSiCエピウエハについてもサンプル供給実績を公表しています。
住友金属鉱山もSiC基板事業で8インチ量産ラインの構築を発表しており、SiCデバイスメーカーの増産は、完成ウエハだけでなく基板製造技術そのものへ需要を波及させます。
ここで重要なのは、SiC工場の生産能力だけを見るのではなく、
基板供給能力
エピ供給能力
ウエハ径
歩留まり
品質認定
を一緒に見ることです。
デバイス工場だけ拡張しても、品質条件を満たす基板やエピウエハが十分に供給されなければ稼働率を上げることはできません。
8インチ化で研削・研磨・洗浄・熱処理にも変化が起きる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
SiCの8インチ化は単に「大きなウエハになる」という話ではありません。
径が大きくなれば、
平坦度
反り
厚さばらつき
エッジ品質
欠陥
搬送安定性
などの管理も難しくなります。
DISCOはSiCデバイスウエハ向けに専用の研削方法、研削ホイール、装置を展開しており、SiCが高剛性で加工の難しい材料であることを説明しています。
したがってSiC増産では、
研削装置
ダイヤモンド系ホイール
研磨パッド
CMPスラリー
洗浄
保持・搬送部材
測定
にも需要増加要因があります。
ただし「SiC生産枚数が増えれば、すべての研磨材需要が同率で増える」とは限りません。
レーザー加工、固定砥粒、高速研磨、工程統合などによって、ウエハ1枚当たりの消耗材使用量が減る可能性があるからです。
研磨・消耗品については、別記事「SiC需要が伸びると研磨材・消耗品に何が起きる？8インチ化から需要を分解」で工程別に詳しく整理しています。
前工程装置ではSiC特有の温度・材料条件を見る
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
SiCは従来のシリコンと工程の名前が似ていても、同じ設備をそのまま使用できるとは限りません。
例えばULVACはSiC・IGBT向け製造装置として、高温イオン注入、成膜、ドライエッチングなど複数工程向けのシステムを展開しています。
ジェイテクトサーモシステムもSiC向けに、イオン注入後の活性化、ゲート絶縁膜形成に関係する酸窒化処理、コンタクトアニールなどの熱処理設備を展開しています。
つまり、
SiC生産能力増加
↓
ウエハ投入枚数増加
↓
成膜・エッチング・熱処理・イオン注入能力が必要
↓
装置増設
↓
装置部品・保守・ガス・真空需要
という波及が起こります。
装置本体だけでなく、その装置を稼働させ続けるための周辺部品まで見ることが重要です。
GaNはSiCと同じサプライチェーンではない
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
SiCとGaNは「次世代パワー半導体」として一緒に扱われることが多いものの、供給網まで同じと考えるべきではありません。
SiCではSiC単結晶基板そのものが重要な材料になります。
一方GaNでは、GaN-on-Siなど異種基板上へGaN層を形成する方式もあり、採用される基板構造によってサプライチェーンが変わります。
Infineonは300mm GaN製造のロードマップを進めており、既存の大口径量産インフラを活用しながらGaN生産能力を拡大する方向を示しています。
この例からも、
SiC
＝SiC基板・エピ・高温工程・難加工
GaN
＝エピ成長・成膜・大口径基板活用・高周波対応
という違いを意識する必要があります。
「ワイドバンドギャップ半導体市場が伸びるから同じ材料が伸びる」とまとめてしまうと、営業先の選定を誤ります。
見落としやすいのが超純水・真空・ガスなどの工場インフラ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。

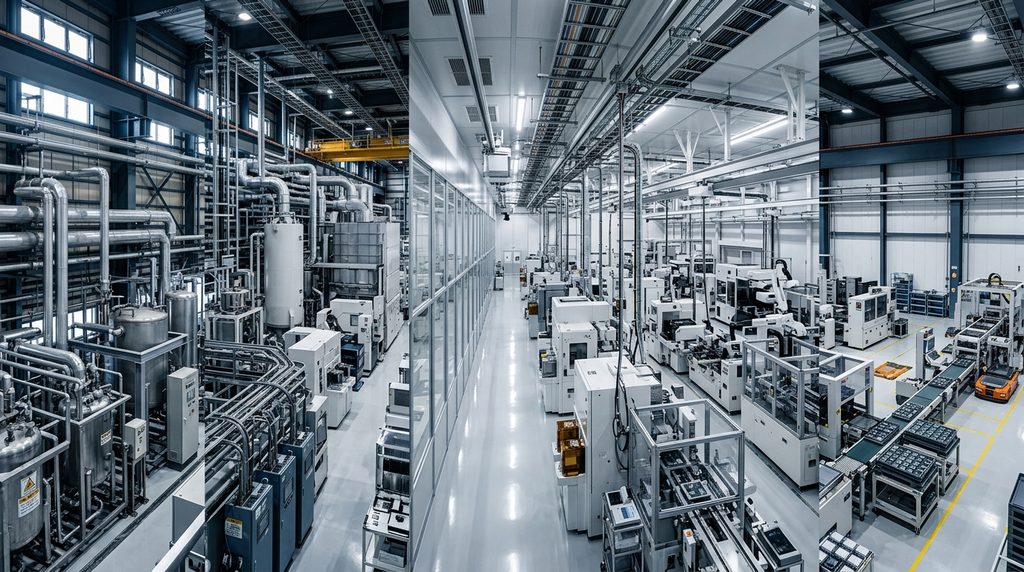

パワー半導体増産の記事では、ウエハや製造装置に注目が集まりやすい一方、工場を動かすインフラも大きな需要領域です。
代表的なのが、
超純水
特殊ガス・高純度ガス
真空
排ガス処理
バルブ・継手
マスフローコントローラ
空調
電力設備
です。
オルガノは半導体向けの純水・超純水設備を事業領域としています。
荏原フィールドテックは半導体向けにドライ真空ポンプや排ガス処理装置、CMP装置などを展開しています。
HORIBAのマスフローコントローラは、半導体製造装置などで精密なガス流量を制御する用途に使用されています。
日本酸素ホールディングス系でも半導体向けの電子材料ガス、高純度ガスを扱っています。
重要なのは、これらがSiCだけの設備ではない点です。
Si、SiC、GaNのどれを生産する場合でも必要となる設備・インフラがあるため、「どのデバイス方式が勝つか」を完全に予測しなくても需要を取り込める領域があります。
BtoB営業で見ると、こうした工程横断型の商材は非常に重要です。
後工程では高耐熱・高放熱材料の重要度が上がる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。

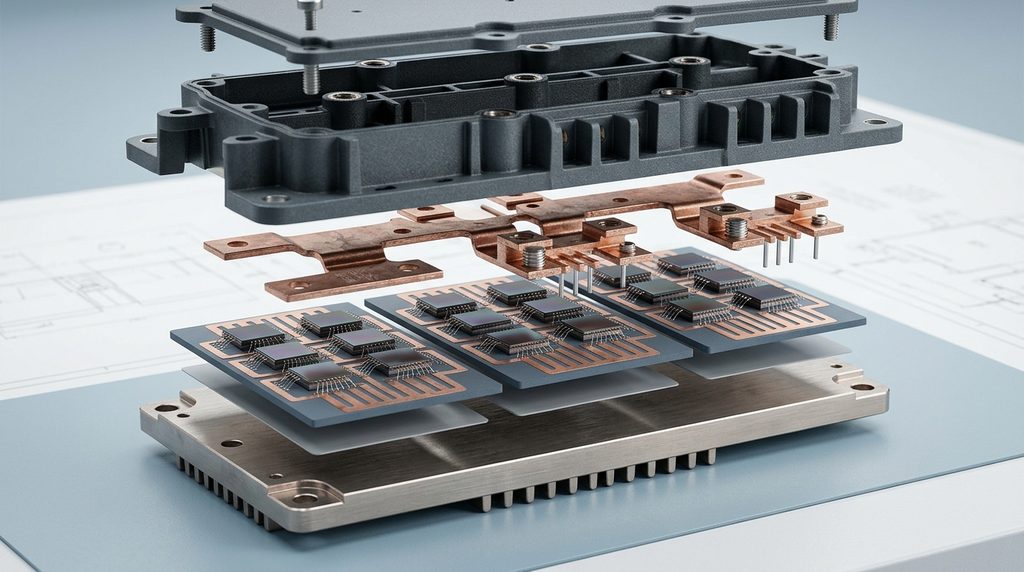

SiCの価値はチップだけで決まりません。
高温・高電力密度で使用するパワーモジュールでは、チップ性能を活かせるパッケージが必要です。
注目すべき材料には、
窒化ケイ素系セラミック基板
金属接合基板
銀焼結などのダイアタッチ材料
高耐熱封止材
銅系接続材
放熱材料
があります。
デンカはパワーモジュール向けに窒化ケイ素セラミック基板「デンカSNプレート」を展開しています。
ResonacもSiCパワーモジュール用途を含む焼結銀系ダイボンディング材料を展開しています。
住友ベークライトは2026年、SiCパワーモジュール向け高耐熱エポキシ封止材料「G785シリーズ」の量産開始を発表しました。
ここから分かるのは、
SiCチップ数量増加
↓
パワーモジュール数量増加
↓
高耐熱接合
高放熱絶縁
封止
検査
という後工程需要です。
チップ性能が上がるほど、周辺材料にもより厳しい耐熱・信頼性条件が求められる可能性があります。
「誰が儲かるか」は設備投資の時期によって変わる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場増設を、受注タイミングで整理すると次のようになります。
| 企業・商材の分類 | 工場建設 | 装置搬入 | 試作 | 量産 | 継続需要 |
|---|---|---|---|---|---|
| 建屋・クリーンルーム | ◎ | ○ | △ | △ | △ |
| 超純水・ガス設備 | ◎ | ◎ | ○ | ○ | ○ |
| 半導体製造装置 | ○ | ◎ | ○ | △ | 保守あり |
| SiCウエハ・エピ | △ | △ | ◎ | ◎ | ◎ |
| 研磨材・薬液・ガス | △ | ○ | ○ | ◎ | ◎ |
| 装置交換部品 | △ | ○ | ○ | ◎ | ◎ |
| パッケージ材料 | △ | △ | ○ | ◎ | ◎ |
| デバイスメーカー | 投資負担 | 投資負担 | 認定期間 | 売上発生 | 稼働率次第 |
ここで特に注意したいのが最後のデバイスメーカーです。
工場増設は将来の生産能力を増やしますが、建設直後は減価償却負担が発生します。
需要が想定より遅れれば、設備が完成しても低稼働になる可能性があります。
実際に富士電機はxEV市場の立ち上がり遅れを理由に設備投資をコントロールすると説明しています。
ロームも需要を見極めながら設備投資をコントロールする方針です。
したがって、
「新工場を建てた企業」
と、
「新工場によって利益が増える企業」
を同義にしてはいけません。
日本のパワー半導体投資を現在地から見る
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
三菱電機
熊本県菊池市の泗水工場でSiC 8インチウエハ対応の前工程能力を増強しています。
2025年10月に工場が竣工し、量産に向けたライン立ち上げを進めています。
さらに福岡地区では後工程の新工場棟を2026年4月に竣工し、2026年10月からの稼働を計画しています。
前工程だけでなく後工程まで連動しているため、
装置
材料
搬送
検査
パッケージ
を一体で追う必要があります。
ローム
ロームは2026年4月、8インチSiC MOSFET製造ラインの開発に成功し、本格生産へ進む方針を示しています。
一方で現在の生産能力は充足しているとして、設備投資については需要を見極めながらコントロールするとしています。
つまり「8インチ技術を持っている」と「直ちに大規模増産する」は別です。
富士電機
富士電機は津軽工場に続いて松本工場でSiC生産を拡大し、8インチ化への量産準備も進めています。
ただしxEV需要の立ち上がり遅れもあり、投資ペースは需要と収益性を見ながら調整しています。
東芝デバイス＆ストレージ
パワー半導体ではSiCだけを見るべきではありません。
加賀東芝エレクトロニクスでは300mmウエハ対応パワー半導体新製造棟が稼働しており、Si系パワー半導体についても大口径化・生産効率向上が進んでいます。
さらに東芝デバイス＆ストレージの半導体事業、ロームの半導体事業、三菱電機のパワーデバイス事業については、2026年3月27日に事業・経営統合に向けた協議開始のMoUが発表されています。
現時点では具体的な統合条件が確定したという話ではなく、協議段階です。
今後は工場単体だけでなく、生産拠点の役割分担や設備投資の再配置も確認すべきテーマになります。
営業担当者は工場竣工ニュースの前から動く
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
半導体工場向け営業では、「工場が完成しました」というニュースを見てから営業を始めると遅い商材があります。
例えば大型製造装置や工場インフラは、
投資決定
↓
基本設計
↓
装置仕様検討
↓
サプライヤー選定
↓
発注
↓
納入
↓
工場竣工
という順番で進みます。
つまり工場建屋が完成した時点では、大型設備の発注先が既に決まっているケースがあります。
営業側が確認すべきなのは、
工場完成日
ではなく、
設備投資計画発表
建屋着工
装置搬入予定
試作開始予定
量産開始予定
です。
一方、消耗材、交換部品、メンテナンス、物流、治具などは量産立ち上げ後にも参入余地があります。
自社商材が「設備投資型」なのか「量産消耗型」なのかによって、営業開始時期を変える必要があります。
中小企業にも案件はある
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場というと、大手半導体製造装置メーカーしか参入できないように見えます。
しかし工場全体まで分解すると、対象は広がります。
例えば、
高純度配管周辺部品
装置架台
金属加工部品
樹脂加工部品
耐薬品部品
シール
フィルター
治具
搬送部品
センサー
制御盤
保守部品
洗浄
表面処理
などです。
ただし半導体工場では、
清浄度
アウトガス
金属汚染
耐薬品性
トレーサビリティ
変更管理
長期供給
など一般産業用途より厳しい条件を求められる場合があります。
「加工できるから参入できる」ではなく、「半導体用途の品質条件を満たせるか」を先に確認する必要があります。
調達担当者は増産量よりボトルネックを確認する
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
調達側では「SiC需要が増えるからSiCウエハを確保する」だけでは不十分です。
実際の量産停止要因は、
ウエハ
エピ
特定ガス
薬液
研磨材
装置交換部品
セラミック基板
封止材料
など複数あります。
重要なのは、
市場規模の大きい材料
ではなく、
欠品したときラインが止まる材料
です。
代替認定に時間がかかるもの、単一工場依存のもの、専用仕様のものほどBCP上の重要度が高くなります。
調達では、
供給元企業数
生産拠点数
原料依存国
代替認定期間
設備専用品か汎用品か
在庫可能期間
まで確認する必要があります。
今後追うべき7つの指標
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体市場の営業機会を見るなら、市場予測だけを追う必要はありません。
むしろ次の7項目を見る方が実務的です。
- 新工場・増設の着工状況
- 製造装置の搬入時期
- 試作開始時期
- 6インチから8インチへの移行
- 顧客認定・量産認定
- 稼働率・設備投資計画の変更
- 後工程・モジュール能力増強
特に「投資額」は早い段階で公表されますが、「稼働率」は実際の材料需要を判断するうえでより重要です。
工場が完成しただけでは、ウエハや薬液がフル稼働分消費されるとは限りません。
半導体工場を「会社」ではなく「拠点」で追いたい方へ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体の営業・調達では、企業名だけでは情報が粗すぎます。
同じメーカーでも、
前工程
後工程
研究開発
ウエハ
モジュール
で工場の役割が異なるからです。
製造業サプライチェーン研究所では、国内の半導体・電子部品工場を工場単位で整理した「日本の半導体・受動部品工場 年次白書2026」を公開しています。
47都道府県の工場マップ、主要企業、前工程・後工程、設備投資、サプライチェーンなどをまとめているため、今回の記事からさらに「どの工場を追うか」まで調べたい場合に利用できます。
また「これから設備を買う工場」を営業先として探す場合は、2026～2028年の設備投資・工場新設47案件を整理したPDF＋Excelもあります。
国内半導体・電子部品工場を営業先候補として一覧化した219拠点のデータも公開しています。
FAQ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場が増えると最も需要が増えるのは何ですか？
一つには決められません。
工場建設時はインフラ・製造装置、量産立ち上げ後はウエハ・ガス・薬液・研磨材、チップ生産増加後はパッケージ材料へ需要が移るためです。
SiC工場が増えればSiCウエハメーカーは必ず恩恵を受けますか？
需要増加要因にはなりますが、工場の稼働率、内製比率、長期契約、歩留まり、ウエハ径などによって実際の購入量は変わります。
工場能力だけから需要量を推計するのは危険です。
8インチSiCになると何が変わりますか？
1枚のウエハから取得できるチップ数を増やせる一方、大口径化に対応した結晶成長、研削、研磨、エピ、搬送、熱処理などが必要になります。
既存設備をそのまま使えるとは限りません。
GaNもSiCと同じ装置・材料が売れますか？
一部は共通しますが、完全には同じではありません。
使用する基板、エピ構造、プロセス温度、用途などが異なるため、SiCとGaNは別々にサプライチェーンを確認する必要があります。
パワー半導体ではSiはもう伸びないのでしょうか？
そうとは限りません。
東芝の300mmパワー半導体ラインのように、Si系パワー半導体でも大口径化と生産効率向上への投資が続いています。
中小企業でもパワー半導体工場へ参入できますか？
可能性はあります。
装置本体だけでなく、加工部品、配管周辺、治具、フィルター、シール、搬送、制御、保守など周辺領域まで分解すると対象市場は広がります。
ただし半導体用途特有の清浄度・品質・変更管理への対応が必要です。
工場増設ニュースを見つけたら、最初に何を調べればよいですか？
「何を生産する工場か」「前工程か後工程か」「ウエハ径」「装置搬入時期」「試作開始」「量産開始」の6点を確認してください。
投資金額だけを見るより、営業タイミングを判断しやすくなります。
まとめ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
パワー半導体工場の増設で需要が発生するのは、SiCやGaNデバイスだけではありません。
重要なのは、
工場建設
↓
ユーティリティ
↓
製造装置
↓
ウエハ・エピ
↓
研磨・ガス・薬液
↓
パッケージ材料
↓
保守・交換部品
という流れで見ることです。
特に営業担当者は「工場が完成したか」ではなく、「今どの段階にあるか」を確認する必要があります。
調達担当者は「市場規模が大きい材料」よりも、「止まれば生産ラインが止まる材料」を確認することが重要です。
そして2026年のパワー半導体市場は、すべての企業が一斉に能力増強しているわけではありません。
8インチ化を進めながら需要に合わせて設備投資を調整する企業もあります。
自社で確認すべき最初の問いは、
「パワー半導体市場は伸びるか」
ではありません。
「自社の商品は、工場増設のどの段階で必要になるのか」
です。
そこまで分解すると、ニュースだった設備投資情報を、営業先・調達先・事業機会へ変換できるようになります。
