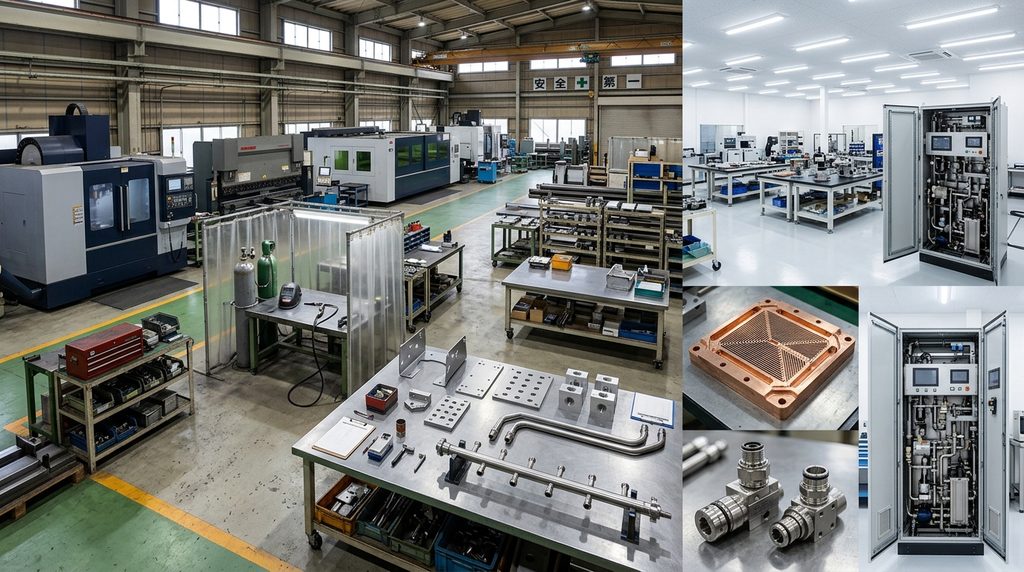

AIサーバーの液冷化で、中小製造業が最初に狙うべきなのは必ずしもCDUやコールドプレートそのものではありません。
既存の板金、切削、配管、溶接、ゴム、組立技術を活用するなら、ラック取付部品、マニフォールド周辺部品、配管、アダプタ、ホース、検査治具などから市場へ入る方が現実的です。
特に重要なのは、「加工できるか」ではなく「液冷用途として品質保証できるか」です。
接液する部品になると、耐圧、漏れ、腐食、清浄度、冷却液との材料適合性まで要求が増えます。
この記事では液冷システムを加工会社の視点から分解し、どこから参入障壁が高くなるのかを整理します。
中小企業が最初に狙うなら「液冷装置」ではなく周辺部品
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
データセンター液冷市場への参入というと、
「コールドプレートを作れないか」
「CDUを開発できないか」
と考えがちです。
しかし、新規参入企業が必ず完成品メーカーになる必要はありません。
液冷システムは多数の部品から構成されています。
Open Compute Project（OCP）は、コールドプレート方式のTechnology Cooling Systemについて、コールドプレートだけでなく、チューブ、マニフォールド、Quick Disconnect、CDUなどを含むシステムとして標準化を進めています。 Open Compute Project
Supermicroも液冷システムを、
CDU
↓
マニフォールド
↓
ホース・コネクタ
↓
コールドプレート
という構成で公開しています。 Supermicro
つまり加工会社から見るべき対象は、
「液冷装置」
という1製品ではありません。
数十種類に分解された部品と製造工程です。
液冷システムを加工部品まで分解する
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
Direct-to-Chip方式を簡略化すると、冷却液はおおむね次の経路を通ります。
施設側冷却設備
↓
CDU
↓
ラックマニフォールド
↓
ホース・チューブ
↓
QD
↓
コールドプレート
↓
ホース
↓
マニフォールド
↓
CDU
OCPもラックマニフォールドについて、CDUからIT機器へ冷却液を分配し、再び戻す役割を持つと定義しています。 Open Compute Project
この周囲にはさらに、
- フレーム
- 筐体
- 取付板
- ブラケット
- 配管支持金具
- バルブ
- フィルター
- センサー
- ドレン
- エアベント
- アダプタ
- シール
- 漏液検知部品
などがあります。
VertivのCDUでも、ポンプ、プレート式熱交換器、流量計、制御弁、リリーフバルブ、フィルターなど多数の構成部品が確認できます。 Vertiv
完成品メーカーではなくても参入余地がある理由がここにあります。
参入しやすさは「接液するか」で大きく変わる
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
液冷部品を考えるとき、最初に、
「その部品に冷却液が触れるか」
で分けると分かりやすくなります。
非接液部品
例えば、
- CDU外装板金
- フレーム
- ラック取付板
- マニフォールド取付ブラケット
- 配管支持部品
- センサー取付金具
- 保護カバー
- 組立治具
- 検査治具
です。
これらは液体を密封する機能を直接担わないため、既存の板金・機械加工技術を転用しやすい領域です。
実際、OCPのラックマニフォールドガイドラインでも、マニフォールドベンダーにラック取付用のプレートやブラケットを用意することが推奨されています。 Open Compute Project
接液部品
一方、
- マニフォールド
- 配管
- 継手
- バルブブロック
- ホース
- Oリング
- QD
- コールドプレート
は冷却液に直接触れます。
ここから要求は急に厳しくなります。
OCPのマニフォールド要求では、
- 圧力
- 圧力損失
- 漏れ
- 流量
- 衝撃・振動
- 材料適合性
などがKPIとして挙げられています。 Open Compute Project
「形状通りに加工できる」だけでは十分ではありません。
参入しやすい加工部品を難易度順に整理
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
加工会社の既存設備からの距離という観点で整理すると、次のようになります。
| 部品・工程 | 主な技術 | 参入しやすさ | 主な壁 |
|---|---|---|---|
| 取付ブラケット・板金 | レーザー、曲げ、溶接 | 高い | 寸法・外観・量産品質 |
| 配管支持部品 | 板金、樹脂、切削 | 高い | ラック設計への適合 |
| 組立・検査治具 | 切削、板金 | 高い | 顧客工程への対応 |
| CDU筐体・フレーム | 板金、溶接 | 高い～中 | 筐体精度、量産 |
| アダプタ・接続ブロック | CNC切削 | 中 | シール面、ポート精度 |
| ラックマニフォールド | 管加工、切削、TIG | 中 | 耐圧、漏れ、洗浄 |
| ホースASSY | ホース加工、圧着 | 中 | 材料適合、耐圧、漏れ |
| シール・Oリング | ゴム成形 | 中 | 冷却液との適合性 |
| コールドプレート | 精密加工、接合 | 低～中 | 熱性能、内部流路、漏れ |
| QD | 精密加工、シール、バルブ | 低い | 規格、漏れ、着脱寿命 |
| CDU完成品 | 熱交換、流体、制御 | 低い | システム設計・認証 |
これは市場規模ではなく、「既存加工技術の延長で参入する場合」の整理です。
例えば高性能なろう付け、拡散接合、微細流路加工技術をすでに持つ企業なら、コールドプレートの評価は当然変わります。
1. 取付ブラケット・板金部品
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
最も入口にしやすいのが非接液構造部品です。
ラックマニフォールドは、単に配管をラックの中へ入れればよいわけではありません。
PDU、通信ケーブル、サーバー、ホースなどと干渉しない位置へ固定する必要があります。
OCPのガイドラインでも、ラックマニフォールドの取付プレートやブラケットが明示されています。 Open Compute Project
板金会社なら、
- マニフォールド固定金具
- CDU内部ブラケット
- ポンプ取付台
- センサー取付金具
- 配管支持金具
- 保護カバー
- CDU外装
などを検討できます。
冷却性能そのものを設計しなくても参入できるところが特徴です。
2. 配管支持部品・ラック内構造部品
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
液冷化するとラック内部へ新しい配管経路が加わります。
nVentのラックマニフォールドでも、ラック内でマニフォールドを固定し、ホースやQDを接続する構造が製品化されています。 nvent.com
ここから派生するのが、
- クランプ
- ガイド
- サポート
- 位置決め部品
- ホース保持部品
です。
これらも接液部品より参入障壁は低くなります。
3. 治具・検査用部品
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
見落とされやすいのが治具です。
液冷部品の生産量が増えれば、
- 溶接治具
- 組立治具
- QD取付治具
- リーク検査治具
- 耐圧試験治具
- 洗浄治具
- ポート封止治具
- 寸法検査治具
も必要になります。
OCPは、Blind Mate型QDをマニフォールドへ取り付ける際に専用治具が使われることにも触れています。 Open Compute Project
液冷部品そのものではなく「液冷部品を作るための治具」を狙う考え方です。
治具メーカーや1個物を得意とする機械加工会社には、比較的相性の良い入口です。
4. マニフォールド
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
接液部品の中で注目したいのがラックマニフォールドです。
マニフォールドには、
CDUから送られた液体を複数のサーバーへ均等に分配する
という役割があります。
OCPの公開資料が興味深いのは、製造方法について具体的に触れている点です。
方法として、
- ビレットからの加工
- 標準サイズのパイプから製造
- 穴加工・ねじ加工
- 溶接
などを挙げています。
特に標準パイプを使う方法については、比較的容易でコスト効率のよい製造方法としています。 Open Compute Project
これは日本の配管加工、TIG溶接、機械加工会社にとって重要なポイントです。
マニフォールド＝巨大な設備投資が必要な特殊製品とは限りません。
ただし、ここから先が重要です。
マニフォールドは「パイプに穴を開ければ完成」ではない
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
OCPではマニフォールドについて、
最大使用圧力
最低破裂圧力
流量分配
圧力損失
温度
漏れ
腐食
振動
などの評価を求めています。 Open Compute Project
さらに製造後には、
バリ取り
洗浄
乾燥
FAI
なども重要になります。
加工後の異物についても管理が必要です。 Open Compute Project
したがって、
「パイプ加工ができるから作れる」
ではなく、
「パイプ加工＋溶接＋表面処理＋洗浄＋耐圧・リーク試験」
まで工程として考える必要があります。
ここまで構築できれば、単純な切削加工より付加価値を上げられる可能性があります。
5. アダプタ・継手周辺の切削部品
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
精密切削会社が比較的検討しやすいのが、
- アダプタ
- ポート部品
- 接続ブロック
- バルブブロック
- センサー取付ブロック
- マニフォールド端部
- 継手座
です。
OCPのマニフォールドガイドラインでは、SAE/ORB、BSPPなどの接続形状についても触れています。 Open Compute Project
VertivのCDU資料でも、ステンレス製の機械加工配管継手などが接液部品として使われています。 Vertiv
普通の機械部品と違うポイントは、
シール面
です。
Oリングが当たる面では表面粗さや傷、バリが漏れへ直接影響します。
したがって液冷向け精密切削では、
寸法公差だけではなく、
- シール面
- ポート位置
- 表面粗さ
- バリ
- 洗浄
をセットで考える必要があります。
6. ホース・チューブASSY
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
ホースも有望ですが、「ホースを作れる」だけでは不十分です。
Supermicroの液冷ラックにも、CDU、マニフォールド、コールドプレートを接続するホースとコネクタが使用されています。 Supermicro
必要になるのは、
- 冷却液との材料適合
- 温度
- 圧力
- 曲げ半径
- 接続方法
- 継手
- 耐久性
- 漏れ
の確認です。
既存の産業用ホースASSY会社であれば、市場との距離は比較的近いと考えられます。
ただし、既存の油圧ホースをそのまま転用できるという意味ではありません。
冷却液と材料の適合性を確認する必要があります。
7. シール・Oリング
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
シールも数量が増える部品ですが、簡単な市場ではありません。
Vertivが公開しているCDUの接液部品を見ると、EPDMなどのシール材料が複数箇所で使用されています。 Vertiv
またOCPも液冷ループでは、冷却液と接液材料の適合性を重要項目としています。 Open Compute Project
ゴムメーカーが狙う場合、
「EPDMを成形できます」
だけでは弱く、
特定冷却液
×
温度
×
時間
×
圧力
で性能を示せることが重要になります。
材料評価ができるゴム・シール企業ほど参入しやすくなります。
8. コールドプレート
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
「液冷市場＝コールドプレート」と考えがちですが、新規参入の最初の製品としては慎重に考えたい領域です。
コールドプレートはCPUやGPUなどの発熱部に直接取り付けられます。
内部流路が冷却性能と圧力損失を左右します。
さらにOCPのCold Plate Development and Qualificationでは、
- 寸法
- 平面度
- 表面粗さ
- 流路
- 異物
- 接合部
- X線などによる内部確認
- 水圧試験
- 温度サイクル
など複数の評価項目が示されています。 Open Compute Project
単純に銅やアルミを加工できるだけでは不十分です。
一方、
- 微細加工
- 真空ろう付け
- 拡散接合
- レーザー溶接
- 熱設計
- CFD
- リーク試験
をすでに持っている企業なら有力な参入候補になります。
実際、日本でもUPTがフォトエッチングと拡散接合によるコールドプレートを展開しています。 United Precision Technologies Co., Ltd.
したがって、
一般的な切削会社
→ いきなりコールドプレート完成品
より、
アダプタ
↓
マニフォールド部品
↓
コールドプレート構成部品
↓
コールドプレートASSY
という段階的参入の方が現実的です。
9. QDは需要があるが「簡単に参入できる部品」ではない
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
QD、Quick Disconnectは、サーバーを液冷配管から短時間で着脱するための継手です。
OCPは液冷用途で、切り離した際に両側の流れを遮断して液漏れを抑えるドリップレス型を求めています。 Open Compute Project
またUQDという標準化も進められており、CEJN、Parker、Amphenolなど複数企業が対応製品を展開しています。 Open Compute Project
需要増が見込めるからといって、
「旋盤で金属継手を作れるから参入できる」
とは考えない方がよいでしょう。
バルブ機構、シール、流量、圧力損失、着脱性、耐久性、漏れなどを同時に満たす必要があります。
QDそのものより、
- QD取付部品
- アダプタ
- ブラケット
- ホースASSY
- 接続ブロック
から入る方が、既存加工会社には現実的です。
加工会社別にどこを狙うべきか
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
自社の現在の設備から逆算すると候補を絞りやすくなります。
| 現在の得意技術 | 最初に調べたい液冷部品 |
|---|---|
| レーザー・ベンダー | 筐体、ブラケット、取付板、カバー |
| 精密切削 | アダプタ、継手座、バルブブロック、マニフォールド部品 |
| パイプ加工 | ラックマニフォールド、配管部品 |
| TIG溶接 | マニフォールド、配管ASSY |
| ろう付け | 熱交換部品、コールドプレート |
| ゴム成形 | Oリング、ガスケット、シール |
| ホース加工 | ラック内ホースASSY |
| 樹脂加工 | ホースガイド、絶縁・支持部品 |
| 治具加工 | 組立、リーク、耐圧、位置決め治具 |
| 洗浄 | マニフォールド・流路部品の清浄化 |
| リーク検査 | コールドプレート、マニフォールド、配管ASSY |
ここまで分解すると、
「液冷メーカーになるか」
ではなく、
「自社設備を液冷サプライチェーンのどこへ接続できるか」
という考え方に変わります。
「加工できる」だけでは採用されない理由
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
液冷部品では、製造能力と製品認定能力を分けて考える必要があります。
OCPのラックマニフォールドガイドラインでは、製造後の洗浄や異物管理、FAIについても言及されています。 Open Compute Project
またステンレスの場合、溶接後のデスケール、酸洗、パッシベーションなども重要になります。 Open Compute Project
したがって液冷案件の受注では、
加工
↓
バリ取り
↓
洗浄
↓
表面処理
↓
組立
↓
リーク検査
↓
耐圧試験
↓
検査記録
までを一つの工程として考える必要があります。
逆にいえば、
「削れます」
という会社より、
「加工からリーク検査まで工程設計できます」
という会社の方が提案力を持ちやすくなります。
液冷部品のRFQで最初に確認する項目
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
液冷部品の見積依頼が来たら、図面だけで即見積もりするより先に、少なくとも次を確認したいところです。
| 確認項目 | 確認理由 |
|---|---|
| 冷却液 | 接液材料を決める |
| 濃度 | 材料適合性へ影響 |
| 使用温度 | シール・材料評価 |
| 常用圧力 | 肉厚・構造設計 |
| 試験圧力 | 検査設備を決める |
| 流量 | 流路設計 |
| 許容圧力損失 | 流路断面を決める |
| 接続規格 | ポート加工を決める |
| リーク基準 | 検査方法を決める |
| 清浄度要求 | 洗浄工程を決める |
| 表面処理 | 腐食対策 |
| トレーサビリティ | 量産品質保証 |
| 数量 | 加工方法を決める |
| 試作か量産か | 設備・治具投資を決める |
特に重要なのは冷却液です。
OCPの液冷資料でも、冷却液と銅、アルミ、ステンレス、樹脂、EPDMなど接液材料との組み合わせが腐食や信頼性へ影響することが示されています。 Open Compute Project
材質を先に決めるのではなく、
冷却液
↓
接液材料
↓
接合方法
↓
表面処理
の順で確認する方が安全です。
営業先はデータセンター運営会社だけではない
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
ここも重要です。
液冷部品のユーザーがデータセンターだからといって、最初の営業先がデータセンター事業者とは限りません。
例えばSupermicroは、ラックスケールの液冷システムとしてコールドプレート、マニフォールド、CDUなどを統合しています。 Supermicro
VertivはCDUを展開しています。 Vertiv
Schneider ElectricはMotivairを含む液冷ポートフォリオとして、CDU、コールドプレート、TCSループなどを提供しています。 Schneider Electric
nVentはラックマニフォールドを製品化しています。 nvent.com
Molexもコールドプレート、マニフォールド、センシングを含む液冷プラットフォームを展開しています。 Molex
これは各社が日本の中小企業から直接調達しているという意味ではありません。
営業先候補を探す場合は、
半導体メーカー
↓
サーバーOEM・ODM
↓
ラックインテグレーター
↓
液冷システムメーカー
↓
CDU・マニフォールドメーカー
↓
Tier2・Tier3加工会社
まで商流を分解する必要があります。
「誰が最終的に使うか」より、
「誰がその部品の図面と仕様を決めているか」
を見ることが重要です。
これから参入する会社が最初にやるべきこと
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
新しく液冷市場へ入りたい企業なら、最初に設備を買う必要はありません。
まず自社技術を次のように整理します。
例えば、
マシニングセンタ
TIG溶接
レーザー加工
ベンダー
真空ろう付け
洗浄機
ヘリウムリーク
耐圧設備
三次元測定機
のように書き出します。
次に、
「その設備で現在作っているもの」
ではなく、
「その設備で液冷BOMのどの工程を担当できるか」
へ置き換えます。
例えば精密切削会社なら、
コールドプレートしか見ない
のではなく、
マニフォールド端部
アダプタ
バルブブロック
継手座
センサー座
QD周辺部品
検査治具
まで広げてみます。
ここまで分解すると、液冷市場への入口はかなり増えます。
液冷市場をさらに詳しく調べたい場合
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
この記事では、中小加工会社が既存設備から入りやすい部品へ絞りました。
一方、実際に営業活動へ進めるには、
- 市場
- 企業
- 国内案件
- 液冷サプライチェーン
- 顧客候補
- 営業先
- RFQ項目
- 放熱材料
- TIM
- コールドプレート
- QD
- ホース
- センサー
などを横断して確認する必要があります。
「電子機器の放熱材料・冷却部品市場2027-2030」では、AIデータセンター液冷を含む放熱市場について、PDF147ページ＋Excelで企業、案件、サプライチェーン、営業先、新規参入などを整理しています。 note（ノート）
電子機器の放熱材料・冷却部品市場2027-2030｜PDF147ページ＋Excel
公開記事で全体像を確認したうえで、具体的な営業先候補まで調べたい場合の補助資料として使えます。
FAQ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
データセンター液冷で中小企業が最も参入しやすい部品は何ですか？
既存設備によりますが、一般的な板金会社ならブラケット、取付板、筐体などの非接液部品から検討しやすいでしょう。
液冷性能そのものを保証する必要がないため、接液部品より参入障壁を抑えやすいからです。
CNC加工会社ならコールドプレートを狙うべきですか？
必ずしも最初から完成品を狙う必要はありません。
アダプタ、マニフォールド部品、継手座、バルブブロック、検査治具などから入る方法があります。
マニフォールドは中小企業でも作れますか？
製造自体は可能です。
OCPも標準パイプ、穴加工、ねじ加工、溶接など複数の製造方法を示しています。 Open Compute Project
ただし量産採用には耐圧、漏れ、流量、洗浄、材料適合などの確認が必要です。
ステンレス配管を作れる会社なら参入できますか？
候補にはなります。
ただし溶接品質、接液材、表面処理、洗浄、耐圧・リーク試験などまで対応可能か確認する必要があります。
Oリングメーカーにも液冷需要はありますか？
あります。
CDUやQDなど複数箇所でシールが使われますが、冷却液、温度、圧力、寿命に対する材料適合性の確認が重要です。 Vertiv
QDは中小切削会社でも作れますか？
単純な加工部品より難易度は高いと考えた方がよいでしょう。
QDはドリップレス性能、シール、着脱、流量、耐久性など複数の機能を要求されます。 Open Compute Project
液冷部品はすべて銅で作られますか？
いいえ。
用途に応じて銅、アルミ、ステンレス、樹脂、ゴムなどが使われます。
重要なのは単体の材質ではなく、使用する冷却液を含む接液系全体の材料適合性です。 Open Compute Project
液冷部品は誰に営業すればよいですか？
部品によって異なります。
サーバーOEM・ODM、ラック統合企業、液冷メーカー、CDUメーカー、マニフォールドメーカー、設備会社などが候補になります。
データセンター運営会社だけを見るのではなく、誰が部品仕様を決めているかを追うことが重要です。
まとめ
この記事を読んだ方におすすめの市場調査レポート
基板実装・EMS・電子部品の営業、調達、市場調査に使える資料を紹介します。
データセンター液冷市場へ参入するために、最初からCDUやコールドプレートを開発する必要はありません。
まず覚えておきたいのは次の4点です。
- 非接液の板金・ブラケット・治具は既存設備を転用しやすい
- 接液部品ではマニフォールド、アダプタ、配管などが候補になる
- 接液すると耐圧、漏れ、清浄度、腐食、材料適合性まで要求が増える
- 営業先はデータセンターではなく、仕様を決める液冷メーカーやラック・サーバー側になる場合がある
重要なのは、
「液冷市場で何が売れるか」
だけを探すことではありません。
自社設備
↓
加工工程
↓
液冷BOM
↓
必要な品質保証
↓
仕様決定企業
まで一本の線を引くことです。
最初に自社の設備と得意工程を書き出し、「接液部品まで行けるのか」「まず非接液部品から入るのか」を判断するところから始めると、液冷市場への参入候補をかなり具体化できます。
コメント
